회귀분석을 이용한 목재펠릿의 총 발열량 예측

1. 서 론

에너지원으로서 화석연료의 연소로 배출된 온실가스로 인하여 지구의 기후체계는 급격히 변하고 있다. 지구온난화 문제를 해결하기 위하여 선진국을 대상으로 온실가스 배출량을 의무적으로 감축하도록 규정하는 교토의정서가 2005년 발효되었다. 최근 기후위기 대응을 위한 탄소배출 규제가 날로 심해지고 전 세계적으로 탄소중립을 위한 연구가 활발하게 진행되고 있다. 국내에서는 정부, 기업, 발전소 등에서 탄소중립을 실현하기 위한 해결책을 마련하고, 연료로 바이오매스를 대표 청정연료로서 널리 이용하고 있다 (Xiao et al., 2020). 바이오매스 중 목재펠릿은 온실가스 배출량을 줄이며 지구온난화의 가속을 늦추는 효과적인 전략으로 꼽히며, 국내에서 목재펠릿의 소비는 증가하고 연료로서의 영향력도 증가하고 있다 (Antar et al., 2021; Hochman and Tabakis, 2020). 목재펠릿은 원재료의 원가가 저렴한 장점이 있다 (Hoang et al., 2021; Sarkodie et al., 2019). 그리고 목재펠릿은 산림청에서 2013년 ‘목재의 지속가능한 이용에 관한 법률’에 따라 ‘목재제품의 규격과 품질기준’이라는 규격을 만들어 국내에서 이용되는 목재펠릿의 품질을 관리해왔다. 목재펠릿의 평균 총 발열량은 18.8 MJ/kg 수준이며 2022년 목재펠릿의 에너지생산량은 18만 toe인데, 이는 신재생에너지 총 생산량의 약 10%를 차지한다. 국내 목재펠릿의 경우 해외 수입에 많이 의존하고 있으며 수입량은 2023년 기준 300만 톤에 이른다. 목재펠릿의 측정방법으로는 KS M ISO 18125에 따른 자동발열량계의 측정을 통하여 목재펠릿이 열원으로 작용하여 물의 비열과 연소 전후의 온도 차이로 총 발열량을 평가한다. 목재펠릿의 총 발열량은 연료로 사용되기 위한 중요한 변수이다. 발열량 평가 시 불완전연소로 발생되는 검댕과 발열량의 반복성, 재현성, 인증표준물질을 통한 검증을 통하여 소급성을 확보하지만 실제 30 bar의 압력에서 연소되는 목재펠릿의 불확도 요인을 설명하기에 어려운 점이 있다. 이러한 단점을 보완하기 위하여 총 발열량의 예측연구는 공업분석 (수분, 회분, 휘발분, 고정탄소)을 중심으로 진행되었으며, 이외에도 Dulong, Steuer, Scheurer Kestner 시험식은 현재도 활용되고 있다 (Gillespie et al., 2013; Yin 2011; Erol et al., 2010; Friedl et al., 2005; Parikh et al., 2007). 그러나 기존의 시험식들은 광물자원인 석탄과 도시에서 발생하는 고형폐기물에 대한 모델로 도출되었으며, 목재의 경우 셀룰로스, 리그닌과 같은 복합 화합물로 구성되어 있으며 목재는 생성하는 환경에서의 다양한 영향을 받는다. 그렇기에 기존의 시험식들을 목재펠릿에 적용하기에는 한계가 있고, 황과 산소 함량에 대한 분석도 요구하고 있어 불편함이 따른다. 따라서 본 연구에서는 목재펠릿의 회분, 탄소, 수소, 질소 함량만으로 총 발열량을 예측하는 다중회귀모델을 개발하였고 예측모델의 실용성을 평가하였다.

2. 연구 방법

3. 결과 및 고찰

3. 1 총 발열량과의 상관관계 평가

목재펠릿의 회분, 탄소, 수소, 질소의 함량과 총 발열량 간의 상관관계를 그림 1에 각각 나타내었으며, 표 1은 그림 1~6의 각 측정항목에 대한 R²을 나타내었다. 그림에서 보는 바와 같이 회분과 질소는 총 발열량과 음의 상관관계를 보이는 반면에, 탄소와 수소는 총 발열량과 양의 상관관계를 보였다. R² 값은 회분과 탄소가 질소와 수소보다 높은 값을 나타내었다. 가장 값이 높았던 것은 회분으로 0.6508을 나타내었다.

Fig. 1.

Gross calorific values and linear regression analysis for the total wood pellet samples.

Table 1.

Summary of linear regression analysis results.

다음은 목재펠릿의 제조국가별로 분류하여 살펴보았다. 말레이시아, 대한민국, 베트남, 인도네시아, 러시아에서 제조된 목재펠릿을 각각 분류하여 회분, 탄소, 수소, 질소의 함량과 총 발열량 간의 상관관계를 분석하였고, 그림 2~6에 나타내었다.

Fig. 2.

Gross calorific values and linear regression analysis for the wood pellet samples made in Malaysia.

그림 2는 말레이시아에서 생산된 목재펠릿에 대하여 상관관계를 분석한 결과이다. 전체 시료에 대한 상관관계를 보여주는 그림 1과 비교할 때, 회분과 탄소는 R² 값이 조금 감소하면서 비슷한 경향을 보였다. 회분의 R² 값은 0.5935이다. 질소의 R² 값은 0.3934로 전체 시료와 비교할 때 높았다. 그리고 수소의 경우는 양의 상관관계인지 음의 상관관계인지도 확실하지 않을 정도로 R² 값이 매우 낮았다.

그림 3은 대한민국에서 생산된 목재펠릿에 대하여 상관관계를 분석한 결과이다. 전체 시료에 대한 상관관계와 비교할 때 회분의 R² 값이 0.7604로 더 높았다. 따라서 대한민국에서 생산된 목재펠릿의 총 발열량은 회분과 높은 상관관계를 보여주었다. 그리고 탄소의 R² 값은 전체 시료와 비슷하였고, 질소의 R² 값은 전체 시료보다 더 증가한 반면에, 수소의 R² 값은 감소하였다.

Fig. 3.

Gross calorific values and linear regression analysis for the wood pellet samples made in Korea.

그림 4는 베트남에서 생산된 목재펠릿에 대하여 상관관계를 분석한 결과이다. 베트남 시료는 회분과 탄소의 총 발열량과의 상관관계가 전체 시료에 대하여 나타나는 것과 비슷한 경향을 보였다. 회분의 R² 값은 0.6149이다. 반면에 탄소의 R² 값은 전체 시료보다 감소하였고, 수소의 R² 값은 증가하였다. 특히 앞서 살펴본 말레이시아산과 대한민국산 목재펠릿과 다르게 수소와 총 발열량 간에 뚜렷한 양의 상관관계를 보였다.

Fig. 4.

Gross calorific values and linear regression analysis for the wood pellet samples made in Vietnam.

그림 5는 인도네시아에서 생산된 목재펠릿에 대하여 상관관계를 분석한 결과이다. 인도네시아 시료는 그림 4에서 살펴본 베트남 시료와 매우 유사한 결과를 보였다. 회분의 R² 값은 0.7042로 높았으나, 탄소의 R² 값은 베트남 시료와 비슷하였다. 특히 베트남 시료에서 확인한 것처럼 수소와 총 발열량 간에 뚜렷한 양의 상관관계를 보였고, 질소의 R² 값은 매우 낮았다.

Fig. 5.

Gross calorific values and linear regression analysis for the wood pellet samples made in Indonesia

그림 6은 러시아에서 생산된 목재펠릿에 대하여 상관관계를 분석한 결과이다. 러시아 시료는 앞서 살펴본 모든 시료들과 다른 경향을 나타내었다. 러시아 시료에서는 회분, 탄소, 수소, 질소의 함량 모두가 총 발열량과의 상관관계가 매우 낮은 것으로 나타났다. 회분의 R² 값이 0.2224이고, 탄소의 R² 값이 이 중에서 가장 높았으나 0.3371이다. 그리고 수소와 질소 모두 총 발열량과 양의 상관관계인지 음의 상관관계인지 확인이 되지 않을 정도로 낮은 R² 값을 나타내었다.

Fig. 6.

Gross calorific values and linear regression analysis for the wood pellet samples made in Russia.

이와 같이 목재펠릿의 제조국가별로 분류하여 회분, 탄소, 수소, 질소함량과 총 발열량 간의 상관관계를 분석한 결과 제조국가별로 서로 다른 경향을 나타내었다.

3. 2 다중회귀모델을 이용한 발열량 예측

전진선택법, 후진소거법, 단계적선택법을 통하여 산출된 최적의 다중회귀모델 식의 인자는 표 2와 같다. 즉 전체 목재펠릿 시료에 대하여 총 발열량을 예측하는 식을 다음과 같이 표현할 수 있다.

Table 2.

Multiple regression model for the prediction of the gross calorific value for total wood pellet samples.

GCV=-0.209A+0.155C - 0.266N+12.716

여기서, GCV=예측 총 발열량 (MJ/kg)

A=회분 측정값 (wt%)
C=탄소 측정값 (wt%)
N=질소 측정값 (wt%)

목재펠릿의 총 발열량을 회분, 탄소, 질소 함량으로부터 예측하는 식이 도출되었다. 앞서 상관관계 분석에서 살펴본 바와 같이 다중회귀모델에서도 총 발열량은 회분 함량과는 음의 관계, 탄소 함량과는 양의 관계, 질소 함량과는 음의 관계를 나타내었다. 그리고 각 독립변수의 다중공선성을 구하였을 때, 회분은 1.691, 탄소는 1.561, 질소는 1.381로서 10 이하로 나타났으므로 독립변수의 기능을 할 수 있음을 확인하였다. 그리고 다중회귀모델의 R²은 0.748, adjusted R²은 0.745로 나타났다.

산출된 다중회귀모델의 총 발열량 예측 능력을 평가하기 위하여 실측값, 예측값, 예측구간 (95%)을 적용하여 평가를 수행하였다. 그림 7과 같이 2024년에 분석한 60개 시료의 측정값 (Y축)과 다중회귀모델로 예측한 값 (X축)을 표시하고, 95% 예측구간을 그래프에 나타내었다. 이때 전체 60개 시료 중에서 57개의 시료가 회귀모델의 95% 예측구간에 들어가는 것을 확인할 수 있었다.

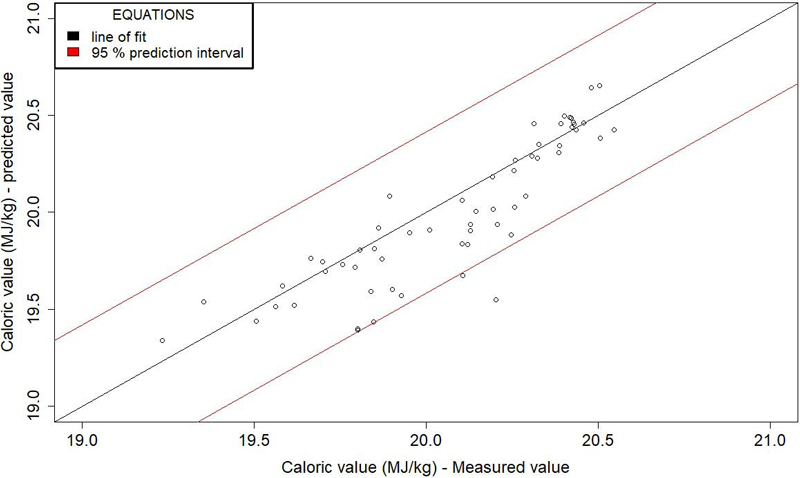

Fig. 7.

Regression model for the measured and predicted gross calorific values with 95% prediction section for the total wood pellet samples.

예측구간 (95%)을 벗어난 데이터의 측정 발열량과 비슷한 수준의 16.5~16.6 MJ/kg의 결과를 가진 데이터에 대하여 회분, 탄소, 질소를 각각 평가한 결과 평균 대비 높은 회분 함량과 탄소, 질소는 평균 대비 낮은 값을 나타내어 측정값 대비 낮은 수준의 열량을 보이는 것을 확인하였다. 상관관계 분석에서 가장 높은 R² 값을 보였던 대한민국 시료에 대하여 다중회귀모델을 도출하였다. 대한민국에서 제조된 목재펠릿의 총 발열량을 예측하는 회귀모델의 식의 인자는 표 3과 같고, 다음과 같이 표현할 수 있다.

Table 3.

Multiple regression model for the prediction of gross calorific value of the wood pellet samples made in Korea.

GCV=-0.233A+0.116C+14.679

여기서, GCV=예측 총 발열량 (MJ/kg)

A=회분 측정값 (wt%)
C=탄소 측정값 (wt%)

따라서 대한민국에서 제조된 목재펠릿에 대해서만 제한하여 회귀모델을 도출하였을 때는 회분과 탄소의 함량만으로 예측하는 식이 도출되었다. 그리고 상관관계는 여전히 총 발열량과 회분 함량과는 음의 관계, 총 발열량과 탄소 함량과는 양의 관계를 나타내었다.

각 독립변수의 다중공선성을 구하였을 때, 회분은 1.562, 탄소는 1.562로서 10 이하로 나타났으므로 독립변수의 기능을 할 수 있음을 확인하였다. 그리고 다중회귀모델의 R²은 0.831, adjusted R²은 0.825를 나타내어, 전체 목재펠릿 시료에 대하여 분석한 회귀모델보다 높은 R² 값을 나타내었다.

산출된 다중회귀모델의 총 발열량 예측능력을 평가하기 위하여, 2024년에 분석한 대한민국 10개 시료들의 실측값, 예측값, 예측구간 (95%)을 적용하였다. 그림 8은 2023년에 분석한 전체 제조국의 목재펠릿에 대한 다중회귀모델 (표 2)을 적용한 것이고, 그림 9는 2023년에 분석한 대한민국의 목재펠릿에 대한 다중회귀모델 (표 3)을 적용한 것이다. 두 그림에서 보는 바와 같이 2024년에 분석한 대한민국 10개 시료는 모두 회귀모델의 95% 예측구간에 들어가는 것을 확인할 수 있었다.

Fig. 8.

Regression model based on total wood pellet samples plotted using 2024 Korean wood pellet samples.

Fig. 9.

Regression model based on 2023 Korean wood pellet samples plotted using 2024 Korean wood pellet samples.

4. 결 론

본 연구에서는 목재펠릿에 대한 총 발열량의 측정값과 예측값의 비교를 통하여 총 발열량을 추정할 수 있는 다중회귀모델을 산출하였다. 목재펠릿의 회분, 탄소, 수소, 질소의 함량과 총 발열량 간의 상관관계를 분석한 결과, 대체로 회분과 질소는 총 발열량과 음의 상관관계를 보이지만, 탄소와 수소는 총 발열량과 양의 상관관계를 보였다. 그리고 목재펠릿의 회분 함량이 총 발열량과 가장 높은 상관관계를 보였다. 그러나 이러한 상관관계는 목재펠릿의 제조국가별로 분류하여 분석하였을 때 조금씩 차이를 보였다. 전체 목재펠릿 시료에 대하여 분석한 결과와 비교하였을 때, 말레이시아 시료는 질소와의 상관관계가 높았으나, 수소와의 상관관계가 매우 낮았다. 대한민국 시료는 회분과 총 발열량의 선형회귀식에서 R² 값이 0.7604로 가장 높은 값을 보였다. 베트남 시료는 말레이시아와 대한민국 시료와 다르게 수소와 총 발열량 간에 뚜렷한 양의 상관관계를 보였다. 인도네시아 시료는 베트남 시료와 매우 유사한 결과를 보였고, 러시아 시료는 회분, 탄소, 수소, 질소의 함량 모두가 총 발열량과의 상관관계가 매우 낮았다.

2023년에 분석한 전체 목재펠릿 시료에 대하여 총 발열량을 예측하는 다중회귀모델을 도출한 결과, 회분, 탄소, 질소 함량을 독립변수로 하여 예측하는 식을 얻었다. 산출된 회귀모델의 총 발열량 예측능력을 평가한 결과, 2024년에 분석한 목재펠릿 60개 중에서 57개의 시료가 다중회귀모델의 95% 예측구간에 들어가는 것을 확인하여, 다중회귀모델이 목재펠릿 시료의 총 발열량을 적절히 예측함을 확인하였다. 벗어난 3개의 데이터에 대하여 측정 결과에서의 비슷한 수준의 열량값 대비 회분이 낮고, 탄소, 질소가 평균보다 높은 것을 확인하였다. 그리고 상관관계 분석에서 가장 높은 R² 값을 보였던 대한민국 시료에 대하여 다중회귀모델을 도출한 결과, 회분과 탄소의 함량만을 독립변수로 하여 총 발열량을 예측하는 식을 얻었다. 그리고 2024년에 분석한 대한민국 10개 시료 모두가 다중회귀모델의 95% 예측구간에 들어가는 것을 확인하였다.

Acknowledgments

본 연구는 환경부 폐자원에너지·재활용 전문인력양성사업의 지원을 받았으며 김진형 저자 석사논문의 일부임.

References

• Antar, M., Lyu, D., Nazari, M., Shah, A., Zhou, X., Smith, D.L. (2021) Biomass for a sustainable bioeconomy: An overview of world biomass production and utilization, Renewable and Sustainable Energy Reviews, 139, 110691. [https://doi.org/10.1016/j.rser.2020.110691]
• Erol, M., Haykiri-Acma, H., Küçükbayrak, S. (2010) Calorific value estimation of biomass from their proximate analyses data, Renewable Energy, 35(1), 170-173. [https://doi.org/10.1016/j.renene.2009.05.008]
• Friedl, A., Padouvas, E., Rotter, H., Varmuza, K. (2005) Prediction of heating values of biomass fuel from elemental composition, Analytica Chimica Acta, 544(1-2), 191-198. [https://doi.org/10.1016/j.aca.2005.01.041]
• Gillespie, G.D., Everard, C.D., Fagan, C.C., McDonnell, K.P. (2013) Prediction of quality parameters of biomass pellets from proximate and ultimate analysis, Fuel, 111, 771- 777. [https://doi.org/10.1016/j.fuel.2013.05.002]
• Hoang, A.T., Ong, H.C., Fattah, I.M.R., Chong, C.T., Cheng, C.K., Sakthivel, R., Ok, Y.S. (2021) Progress on the lignocellulosic biomass pyrolysis for biofuel production toward environmental sustainability, Fuel Processing Technology, 223, 106997. [https://doi.org/10.1016/j.fuproc.2021.106997]
• Hochman, G., Tabakis, C. (2020) Biofuels and Their Potential in South Korea, Sustainability, 12(17), 7215. [https://doi.org/10.3390/su12177215]
• Parikh, J., Channiwala, S.A., Ghosal, G.K. (2007) A correlation for calculating elemental composition from proximate analysis of biomass materials, Fuel, 86(12-13), 1710- 1719. [https://doi.org/10.1016/j.fuel.2006.12.029]
• Sarkodie, S.A., Strezov, V., Weldekidan, H., Asamoah, E.F., Owusu, P.A., Doyi, I.N.Y. (2019) Environmental sustainability assessment using dynamic Autoregressive-Distributed Lag simulations - Nexus between greenhouse gas emissions, biomass energy, food and economic growth, Science of The Total Environment, 668, 318- 332. [https://doi.org/10.1016/j.scitotenv.2019.02.432]
• Xiao, R., Yang, W., Cong, X., Dong, K., Xu, J., Wang, D., Yang, X. (2020) Thermogravimetric analysis and reaction kinetics of lignocellulosic biomass pyrolysis, Energy, 201, 117537. [https://doi.org/10.1016/j.energy.2020.117537]
• Yin, C.-Y. (2011) Prediction of higher heating values of biomass from proximate and ultimate analyses, Fuel, 90(3), 1128-1132. [https://doi.org/10.1016/j.fuel.2010.11.031]
