준-실시간 대기 중 HNO₃ 측정 시스템 개발

1. 서 론

미세먼지는 가시도 저하뿐만 아니라 기후 변화, 생태계 및 인체에 미치는 위해성으로 인해 전 세계의 많은 국가들이 미세먼지의 생성, 오염원에 대한 연구 및 미세먼지 저감을 위한 방안을 마련하고 있는 추세이다 (Kang et al., 2020; Aksoyoglu et al., 2017; Lang et al., 2017). 미세먼지의 고농도 발생에는 2차 무기 이온 성분들 (황산염 (Sulfate, SO₄^2-), 질산염 (Nitrate, NO₃^-) 및 암모늄 (Ammonium, NH₄⁺))이 중요한 영향을 미치는 것으로 알려져 있다 (Zhang et al., 2011). 2차 무기 이온성분들과 관련이 있는 2차 무기성 미세먼지 성분에는 질산암모늄 (Ammonium nitrate, NH₄NO₃), 황산암모늄 (Ammonium sulfate, (NH₄)₂SO₄) 및 염화암모늄 (Ammonium chloride, NH₄Cl) 등이 있으며, 이 중 NH₄NO₃를 생성하는 주요 가스상 전구물질인 질산 (Nitric acid, HNO₃)은 광화학 스모그의 주성분으로써 높은 반응성으로 인해 강우의 산성도 증가 및 습윤 침적되어 지표로 흘러 들어갔을 때 생태계 부영양화, 식생의 악영향을 끼치는 것으로 보고되었다 (Aikawa et al., 2010; Bytnerowicz et al., 2005). HNO₃는 낮 시간 동안 수산기 (Hydroxyl radical, OH·)와 이산화질소 (Nitrogen dioxide, NO₂)의 반응에 의해 주로 생성되며, 밤 시간에는 더 이상 광분해되지 않은 오존 (Ozone, O₃) 과 NO₂의 반응에 의해 형성된 NO₃· (Nitrate radical)과 휘발성 유기화합물질 (Volatile Organic Compounds, VOCs)의 반응 및 오산화이질소 (Dinitrogen pentaoxide, N₂O₅)의 이질적 가수분해 (Heterogeneous hydrolysis)로 생성된다 (Liakakou et al., 2022; Cheng and Wang, 2019; Huey et al., 1998). 따라서 차량 등과 같은 이동오염원으로 인한 많은 양의 질소산화물 (Nitrogen oxides, NO_x)이 배출되는 도심지역에서 HNO₃는 위와 같은 반응을 통해 2차 미세먼지 생성에 많은 기여를 할 가능성이 높다. HNO₃를 측정하는 방법 중 하나인 디누더 측정법은 가스상 및 입자상 물질이 혼합된 시료에서 가스 성분을 선별적으로 수집할 수 있다 (Keuken et al., 1988). 디누더 측정법은 측정하고자 하는 물질을 흡착시킬 수 있는 화학물질을 디누더 내부에 코 팅하고, 펌프를 이용해 외부의 공기를 디누더 내부로 유입시켜 흡착시킨 후 흡착된 가스 성분을 용매를 이용하여 시료를 추출하고 이온크로마토그래피 (Ion Chromatography, IC) 등의 분석 장비를 이용하여 가스상 물질을 분석한다. Passive sampler 측정법 또한 측정 장소에 설치하여 HNO₃를 포집 후 IC로 농도를 분석하지만, 디누더 측정법과 같이 장시간 포집이 필요하기 때문에 측정 당시의 기상 상황 및 주위 환경을 반영할 수 없다. 특히 대기 중 미량의 HNO₃는 다른 화학물질과의 반응 속도가 빠르기 때문에, 위의 기술된 포집을 통한 간접적인 측정법으로 HNO₃의 화학적 특성 및 실시간 변화를 파악하기에 한계가 있다. HNO₃를 실시간으로 직접 측정할 수 있는 장비 중 하나인 화학적 이온화 질량 분석기 (Chemical ionization mass spectrometry, CIMS)는 특정 이온을 선별하고 높은 정밀도 및 빠른 데이터 분석이 가능하지만, 초기 구입비용이 높고, 장비 운영 및 유지 보수에 대한 전문적인 교육이 필요하여 단일 물질을 측정하는 장비로 활용하기에는 어려움이 있다 (Sobanski et al., 2022). 중적외선 범위에서의 레이저 흡수 분광 측정법 (LAS, Laser absorption spectroscopy, LAS)은 CIMS에 비해 교정 빈도수가 적고 유지 보수가 덜 필요하지만, optical path length와 absorption line strength와 같은 두 가지 요소에 따라 기기의 성능이 달라진다는 단점이 존재한다 (Sobanski et al., 2022). 또한 준실시간 이온 분석기 (Monitor for Aerosols and Gases in ambient Air, MARGA)를 통해 HNO₃ 측정이 가능하지만 Rumsey et al. (2014)에서 디누더와 MARGA를 통한 HNO₃ 측정 비교 실험 결과, MARGA 가 디누더보다 24시간 평균 농도 기준 11~31% 낮게 측정된 것으로 보고되어 MARGA를 통해 HNO₃ 농도를 측정할 때 실제 농도보다 과소평가될 가능성이 있다. 본 연구에서는 대기 중에서 빠르게 반응하는 미량의 HNO₃를 실시간으로 측정할 수 있으며 이에 대한 연구를 수행하기 위하여 준-실시간 HNO₃ 측정 시스템을 개발 및 검증하였다.

2. 실험 방법

2. 1 준-실시간 HNO₃ 측정 시스템

2. 1. 1 시스템 구성

준-실시간 HNO₃ 측정 시스템은 외부에 진공펌프를 장착하여 대기 중 HNO₃를 장비 내부로 유입시키고, 연동펌프 및 시린지펌프를 이용하여 시료를 분석 장비로 이동시켜 대기 중 HNO₃의 농도를 분석한다. 그림 1에서 HNO₃를 포함한 기기 외부의 대기는 약 2.5 L/min으로 장비 내부로 유입되며¹⁾, 외부의 유입구에는 PTFE 25 mm 멤브레인 필터 (Polytetrafluoroethylene Membrane, GVS Filter Technology, U.S.A)²⁾를 이용하여 입자상 물질이 들어오는 것을 차단하였다. 또한, 시료가 유로를 지나면서 내벽에 흡착되는 것을 방지하기 위해 유로 외벽에 약 50°C의 온도를 유지하는 열선³⁾을 부착하였다. 장비 내부로 들어온 공기 시료는 0.5 mL/min으로 주입되는 내부표준물질 브롬화물 (Br^-, Bromide)이 포함된 18.2 MΩ의 초순수 (Deionized Water, DI water)와 코일⁴⁾에서 혼합되는데, 대기 중 공기 시료가 용해되는 증류수에는 20 ppb 농도의 Br^-이 사용되었다. HNO₃는 강한 수용성을 가지기 때문에 초순수와 혼합될 때 수용액 상태로 바뀌어 NO₃^-로 전환된다. 이때, 파이렉스 (pyrex) 재질의 혼합 코일은 대기 중 HNO₃가 용액에 충분히 흡수될 만큼 회전하도록 설계되었다. 혼합 코일을 지난 시료는 액체 및 기체 분리기⁵⁾에서 성상에 따라 분리된다. HNO₃ 시료를 이송시키는 연동펌프 (Peristaltic pump, Masterflex^®, U.S.A)⁶⁾에는 화학물질의 흡착을 방지하는 퍼메드 (Pharmed) 재질의 3 stop tubing (Pharmed tubing, Ismatec IDEX Health & Science, U.S.A)을 사용하였다. 시료는 연동펌프를 통과하여 일정한 속도로 유리 시험관⁷⁾에 모이게 되며 유리 시험관에서 20분마다 시린지펌프 (V6 48K Syringe Drive Pump, Norgren Kloehn Inc., U.S.A)⁸⁾를 통해 이온크로마토그래피 (Ion Chromatography, Thermo AQUION, U.S.A)⁹⁾로 이동되어 분석된다. 시료의 분석 전 IC의 교정에는 표준용액 을 사용하였으며 최소 5 ppb, 최대 40 ppb의 농도를 사용하여 검량선을 구하였다. 또한 대기 중 HNO₃의 농도는 미량으로 존재하기 때문에, Anion concentrate column을 사용하여 (TAC, Thermo Scientific Dionex IonPac, U.S.A) 시료를 농축시켜 분석하였다. 분석된 NO₃^- 데이터는 기체 유량 적산계 (Air flow totalizer, Siargo Ltd., U.S.A), 액체 유량 적산계 (Liquid Flow totalizer, Alicat Scientific, U.S.A)에 기록된 유량 데이터를 사용하여 HNO₃ 농도로 환산하였다. 액체 유량계는 코일과 연동펌프 사이에 위치하여 0.5 mL/min으로 흐르는 내부표준물질 용액의 유량을 모니터링하고, 기체 유량계는 액체 및 기체 분리기와 펌프 사이에 위치하여 2.5 L/min으로 흐르는 대기 시료의 유량을 모니터링한다.

Fig. 1.

Schematic of semi-continuous HNO3 measurement system. The flow order of samples is indicated by numbers (1)Air inlet, 2)Teflon filter, 3)Heating line, 4)Coil, 5)Liquid & Air Separator, 6)Peristaltic pump, 7)Reservoir, 8)Syringe pump, 9)Ion chromatography).

2. 1. 2 농도 산출 방법

IC에서 측정된 포집된 시료의 NO₃^- 농도를 대기 중 HNO₃ 농도로 전환하기 위해 식 (1)~(3)을 사용하였다. C_{*NO3^-, IC}는 포집된 시료에서 측정된 NO₃^- 농도인 C_{NO3^-, IC}에 보정계수를 통해 보정하였으며, 보정계수는 시료에서 측정된 내부표준물질의 농도와 1일 1회 측정되는 초순수와 혼합된 내부표준물질 용액의 농도를 이용하여 계산하였다 (식 (1)). 식 (2)의 C_{HNO3^-, μg m^-3}는 유량계를 통해 실시간으로 기록된 V_Ext, V_air와 변환상수 C_f, 식 (1)을 이용하여 보정된 C_{*NO3^-, IC} 농도를 통해 계산하였다. 또한 식 (2)에서 계산된 대기 중 HNO₃의 농도는 MW_HNO3, T를 사용하여 식 (3)과 같이 ppb 농도로 환산하였다.

$\[ C_{{*{NO}_3}^{-},IC}=\frac{ Bromide solution Conc. }{ Sample Bromide Conc. }\times C_{{{NO}_3}^{-},IC} \]$

(1)

$\[ C_{{HNO}_3, \mu g m^{-3}}=\frac{C_{{*{NO}_3}^{-}, IC}\times V_{Ext}\times C_f}{V_{\text{air }}} \]$

(2)

$\[ C_{{HNO}_3, ppb}=C_{{{HNO}_3}^{-}, ug m^{-3}} \times \frac{22.4}{{MW}_{{HNO}_3}} \times \frac{T}{273} \]$

(3)

C_{*NO3^-, IC} = Concentration of corrected NO₃^- measured by IC (μg L^-1)

C_{NO3^-, IC} = Concentration of NO₃^- measured by IC (μg L^-1)

V_Ext = Collecting solution volume (L)

C_f = Conversion factor of NO₃^- - HNO₃

V_air = Collecting air volume (m³)

C_{HNO3, μg m^-3} = Concentration of atmospheric HNO₃ (μg m^-3)

C_{HNO3, ppb} = Concentration of atmospheric HNO₃ (ppb)

MW_HNO3 = Molecular weight of HNO₃ (g mol^-1)

T = Atmospheric temperature (K)

2. 2 대기 중 NO₂에 의한 장비의 HNO₃ 측정 신뢰도 검증

외부 대기로부터 유입되는 시료는 HNO₃뿐만 아니라 다양한 화학 성분을 포함하고 있으며 특히 반응 성 질소산화물 (Reactive nitrogen species, NO_y (NO_x, N₂O₅, HONO, PAN, HNO₃ 등))은 코일을 지나면서 증류수에 용해되는 동안 화학반응을 일으키며 대기 중 미량의 HNO₃ 성분의 농도 측정을 방해할 가능성이 있다. NO_y 중 NO_x, 아질산 (Nitrous acid, HONO), 퍼옥시아세틸 질산염 (Peroxyacetyl nitrate, PAN)은 수용성이 낮아 측정 시스템 내부에서 HNO₃ 농도 측정 에 영향을 끼치지 않을 것으로 판단되지만, 대기 중 NO₂의 경우 과산화수소 (Hydrogen peroxide, H₂O₂)와 반응할 시 HNO₃를 생성할 수 있다 (Anastasio and Chu, 2009; Frenzel et al., 2000). 일반 대기 중 H₂O₂의 농도는 국내, 국외에서 약 0.1~2.4 ppb로 보고되었으며 (Ye et al., 2022; Zhang et al., 2018; Hong et al., 2008) H₂O₂가 물에 용해되었을 때 OH^-를 생성하며 외부에서 유입된 NO₂와 H₂O₂가 수용액 상에서 반응할 경우, HNO₃를 생성하게 된다 (식 (4)~(6)) (Ghriss et al., 2020; Thomas and Vanderschuren, 1997; Lee and Schwartz, 1981).

$\[ 3{NO}_2+H_{2}O\to 2{HNO}_3+NO \]$

(4)

$\[ 2NO+{HNO}_3+H_{2}O\to 3{HNO}_2 \]$

(5)

$\[ {HNO}_2+H_2{O}_2\to {HNO}_3+H_{2}O \]$

(6)

또한 IC는 시료에 존재하는 모든 NO₃^- 농도를 분석하기 때문에 외부에서의 유입물질로 인한 시스템 내부에서 화학반응에 의해 생성된 NO₃^-까지 측정되어 환산된 HNO₃ 농도값이 과대평가될 가능성이 있다. 따라서 시스템 내부에서 장비 외부로부터 들어온 HNO₃가 아닌 NO₂ 및 H₂O₂에 의해 생성된 NO₃^- 농도를 평가하기 위해 그림 2와 같이 실험을 수행하였다. NO₂ 가스 이외의 영향을 제거하고자 질소 가스는 초순수가 담겨진 Bubbler 를 통과하게 하여 증류수에 용해될 수 있는 물질을 제거하였고, 습도에 의한 영향을 최소화하기 위해 확산식 건조기 (Diffusion Dryer)를 이용하였다. 가스 유량제어기 (Mass Flow Controller, MFC)를 통해 질소 (nitrogen, N₂) 가스와 희석시켜 약 7~85 ppb로 희석된 NO₂를 장비 내부로 주입하였으며 주입된 가스는 NO₂ 가스 모니터 (NO_x analyzer T200, Teledyne API, U.S.A)를 이용해 농도를 기록하였다. 장비 내부에서 실험에서의 충분한 H₂O₂에 의한 산화반응을 보기 위해 H₂O₂ 수용액 (Hydrogen peroxide 30%, Junsei Chemical Co., Ltd., Tokyo)을 사용하여 H₂O₂ 내부표준물질 용액을 만들어 장비 내부로 주입하였다. Lee et al. (2008)은 국내 수도권에서의 대기 중 H₂O₂의 농도가 약 0.05~1.61 ppb로 존재하는 것으로 보고되었으며, 이를 통해 충분한 H₂O₂와 NO₂의 반응을 보기 위하여 약 1.5 ppb의 H₂O₂ 내부표준물질 용액을 사용하였다.

Fig. 2.

Schematic of the influence of the HNO3 measurement by NO2 using the standard gas.

2. 3 표준물질을 이용한 HNO₃ 측정 장비 간 비교 실험

준-실시간 HNO₃ 측정 시스템의 성능을 검증하기 위해 디누더와 실시간으로 HNO₃를 측정할 수 있는 Vocus proton-transfer-reaction time-of-flight mass spectrometer (이하 Vocus PTR-TOF, Aerodyne Inc.) 장비를 이용하여 비교 실험을 수행하였다. 그림 3과 같이 U자 유리관에 들어있는 HNO₃ permeation tube (Nitric acid (68%) PERMEATION DEVICE, VICI Metronics Inc., U.S.A)를 항온 수조에 넣은 후 HNO₃ 가스를 발생시켜 3개의 장비에 동시에 주입하였고 비교측정에 사용된 장비의 데이터 추출 시간을 표 1에 나타내었다.

Fig. 3.

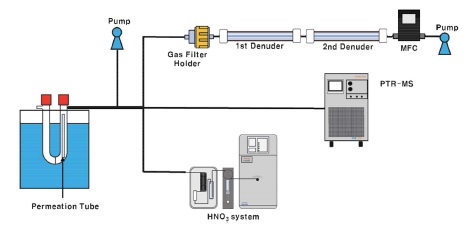

Schematic of comparison between semi-continuous HNO3 measurement system, Vocus PTR-TOF, and denuder using HNO3 standard gas.

Table 1 .

Measurement time of each device used in the test.

디누더의 HNO₃ 포집 효율을 평가하기 위해 설치된 디누더 (1 stage) 뒤에 같은 디누더 (2 stage)를 추가로 설치하였으며 디누더 내부에 탄산나트륨 (sodium carbonate, Na₂CO₃) 용액으로 코팅하여 permeation tube로부터 디누더로 유입된 HNO₃를 포집하였다. HNO₃를 포집한 각각의 디누더는 증류수 10 mL를 용매로 사용하여 시료를 추출하였다. 시료를 추출할 때 디누더 자체에서도 HNO₃가 검출될 수 있기 때문에 외부 대기를 포집하지 않은 디누더를 이용하여 농도를 보정하였다. 추출된 시료는 IC를 통해 NO₃^- 농도를 분석하였고, 디누더에 흡착된 HNO₃의 농도는 식 (7)에 의해 계산되었다.

$\[ C_g\left({HNO}_3\right)==\frac{1.016\left({{NO}_3}^{-}\left(d\right)-{{NO}_3}^{-}\left(b\right)\right)\times Sample volume \left(L\right)}{ Air sampling volume \left(m^3\right)} \]$

(7)

C_g(HNO₃) = Concentration of HNO₃ (μg m^-3)

NO₃^-(d) = Amount of NO₃^- extracted from denuder (μg)

NO₃^-(b) = Amount of NO₃^- extracted from denuder of blank (μg)

Sample volume (L) = Amount of DI used to extract samples collected in a denuder (L)

Air sampling volume (m³) = The total amount of air captured during the sampling period (m³⁾

Vocus PTR-TOF는 장비 내부 진공 상태의 반응챔버에서 외부로부터 유입된 공기와 하이드로늄 (H₃O⁺, hydronium) 이온과의 양자 전이 반응 (proton transfer reaction)을 발생시킨 후 질량 분석기로 유입되어 실시간으로 이온을 분석하는 장비이다 (Pagonis et al., 2019). 일반 PTR-MS보다 고해상도 및 높은 감도를 제공하여 빠른 분석 시간을 통해 실시간 모니터링이 가능하기 때문에 실시간 HNO₃ 측정 장비 간 비교 실험에 사용되었다. HNO₃ 농도를 측정하기 위하여 HNO₃ peak의 위치를 파악하고자 회귀직선식을 사용하였으며, 액상의 질산표준물질을 가스상으로 기화시킨 후 측정값을 통해 결정 계수가 1에 가까운 비전하 (m/Q)를 확인한 결과 m/z=63.97로 파악되어 HNO₃의 peak로 정의하였다 (그림 4).

Fig. 4.

HNO3 peak position in Vocus PTR-TOF.

2. 4 준-실시간 HNO₃ 측정 시스템의 QC/QA

준-실시간 HNO₃ 측정 시스템의 전반적인 성능과 장비 측정값의 신뢰성을 평가하기 위하여 정도관리(quality control/quality assurance; QC/QA)를 수행하여 최저 검출한계 농도 (minimum detection limit, MDL), 정확도 (accuracy), 정밀도 (precision)를 산출하였다. 사용된 수식은 표 2, 결괏값은 표 3에 나타내었다. 장비의 시료 포집 과정 중 시스템 내부 오염을 확인하기 위해 바탕시료 (blank)를 측정하였다. 바탕시 료는 공기를 포집하는 유입구에 Bubbler를 설치하여 외부 대기로부터 유입된 공기를 증류수에 녹여 용해되는 물질들을 제거한 시료를 뜻한다. Bubbler를 통과한 시료는 시스템 내부로 유입되며 시료와 동일한 과정을 거쳐 IC를 통해 측정되어 바탕시료 값으로 MDL 계산에 사용되었다. 동일한 시료를 반복하여 측정 할 수 없기 때문에 준-실시간 HNO₃ 측정 시스템의 정확성 및 정밀성을 평가하기 위하여 NO₃^- 표준 물질 용액을 반복적으로 주입하여 농도를 측정하였다. 약 1 ppm의 NO₃^- 시약 (Nitrate Ion Standard Solution, KANTO CHEMICAL CO., INC., JAPAN)을 사용하여 최소 5 ppb, 최대 40 ppb의 농도를 가지는 5개의 표준용액을 제조하였으며 연속적 희석 방법을 이용하여 용액 제조에서 나올 수 있는 오차를 최소화하였고 20 ppb의 표준용액은 이온크로마토그래피의 상태를 점검하기 위해 반복적으로 측정되었다. 수식에 사용된 값은 실험 시작 전, 장비를 교정할 때의 측정된 표준물질 용액 농도값을 참값, 반복 측정된 표준물질 용액의 농도값을 측정값으로 사용하였다.

Table 2.

Equations for QC/QA (Skoog et al., 2017).

Table 3.

QC/QA results of semi-continuous HNO3 measurement system.

3. 결 과

3. 1 대기 중 NO₂의 영향에 따른 장비의 HNO₃ 측정 신뢰성 검증

대기 중 NO₂가 장비 내부로 유입되었을 때 HNO₃로 전환될 가능성이 있기 때문에 NO₂ 표준가스 및 H₂O₂가 첨가된 내부표준물질 용액 (약 1.5 ppb)을 사용하여 준-실시간 HNO₃ 측정 시스템의 HNO₃ 측정 신뢰성을 검증하였다. 주입된 NO₂ 가스는 가스 모니터를 통하여 최소 7 ppb, 최대 85 ppb로 관측되었고, 이산화질소 (NO₂, nitrogen dioxide) 가스 농도에 따라 장비에서 측정된 NO₃^-의 평균 농도를 대기 중 HNO₃의 농도로 환산하여 검량선으로 나타내었다 (그림 5). 측정된 HNO₃의 농도는 최소 0.0037 ppb, 최대 0.022 ppb로 관측되었고, 이는 앞서 수행하였던 QC/QA에서 나타난 검출 한곗값보다 낮아 NO₂ 가스가 장비 내부로 유입되었을 때 HNO₃ 농도 측정에 영향을 주지 않는 것으로 확인되었다. 또한 그림 5에 나타낸 검량선 식으로부터 약 300 ppb 이상의 NO₂가 장비 내부로 유입 시 HNO₃ 농도는 장비의 MDL 값을 초과하는 것으로 나타났다. 이는 약 300 ppb 이상의 고농도의 이산화질소 가스가 유입될 때 측정되는 HNO₃ 농도값은 과대평가될 가능성이 있지만, 일반 대기 중 HNO₃ 측정 환경에서는 신뢰성 있는 HNO₃ 측정값을 얻을 수 있는 것으로 검증되었다.

Fig. 5.

Verification of the HNO3 measurement reliability of semi-continuous HNO3 measurement system according to the effect of NO2 from standard gas.

3. 2 표준물질을 이용한 HNO₃ 측정 장비 비교

HNO₃ 측정 장비 비교 실험 중 디누더의 HNO₃ 포집 효율을 평가하기 위해 두 개의 디누더를 순차적으로 설치하였다. 총 11번의 실험이 수행되었으며, 포집 효율은 1 stage 디누더와 2 stage에서 포집된 HNO₃를 추출하여 IC로 농도를 측정하고 식 (8)을 사용해 계산되었다. 실험에 사용된 디누더의 HNO₃ 포집 효율은 표 4와 같이 최소 94.6%, 최대 100%, 평균 99.3%, 표준편차 1.7%로 산출되었다. HNO₃의 농도가 높아질수록 디누더의 포집 효율이 감소하지 않았으며 추가적으로 디누더와 준-실시간 HNO₃ 측정 시스템 비교 실험 시, 1개의 디누더만을 사용해도 충분한 포집 효율이 나타나는 것으로 확인되었다.

$\[ \mathrm{E}\mathrm{f}\mathrm{f}\mathrm{i}\mathrm{c}\mathrm{i}\mathrm{e}\mathrm{n}\mathrm{c}\mathrm{y}\mathrm{ }\mathrm{o}\mathrm{f}\mathrm{ }\mathrm{D}\mathrm{e}\mathrm{n}\mathrm{u}\mathrm{d}\mathrm{e}\mathrm{r}\mathrm{ }:\mathrm{ }\frac{1^{\text{st }}Den{HNO}_3 Conc. }{1^{\text{st }} Den {HNO}_3 Conc. +2^{\text{nd }} Den {HNO}_3 Conc. }\times 100\left(\%\right) \]$

(8)

1^st Denuder HNO₃Conc. = Concentration of HNO₃ collected in the first denuder (μg m^-3)

2^nd Denuder HNO₃Conc. = Concentration of HNO₃ collected in the second denuder (μg m^-3)

Table 4.

The efficiency of denuder and comparison with semi-continuous HNO3 measurement system.

준-실시간 HNO₃ 측정 시스템과 Vocus PTR-TOF로 측정된 HNO₃ 농도 및 디누더를 통해 포집된 농도를 비교 분석하여 그림 6에 나타내었다. 세 장비 모두 동일한 실험 조건에서 수행되었으나 세 장비 간의 시료 포집 시간이 다르기 때문에 실험 결과 비교를 위해 디누더 포집 시간에 맞춰 측정 결과의 평균값을 사용하였다. 디누더로 측정된 실험 결과와 준-실시간 HNO₃ 측정 장비의 결과를 비교했을 때, 그림 6a와 같이 준-실시간 HNO₃ 측정 장비가 디누더보다 약 8.4% 낮게 측정되었고, 결정계수 값은 0.99 이상으로 높은 상관관계를 나타내었다. 그림 6b에서는 Vocus PTR-TOF에서 측정된 평균 농도값으로 준-실시간 HNO₃ 측정 장비와 비교하였으며, 준-실시간 HNO₃ 측정 장비가 약 4.7% 높게 측정되었고 결정계수 값은 약 0.98로 나타났다.

Fig. 6.

Results of comparison between devices ((a) semi-continuous HNO3 system vs. denuder, (b) Vocus PTR-TOF vs. semi-continuous HNO3 system).

3. 3 디누더 및 준-실시간 HNO₃ 측정 장비를 활용한 대기 중 HNO₃ 측정

준-실시간 HNO₃ 측정 시스템의 측정 성능을 평가하기 위해 한국외국어대학교 글로벌 캠퍼스 자연과학대학 5층 (127.27°E, 37.34°N, 해발고도 167 m)에서 대기 중 HNO₃ 농도를 디누더와 함께 측정하여 비교 실험을 수행하였다 (그림 7a). 측정 장소는 서울에서부터 남동쪽으로 약 35 km 거리에 있으며, 동쪽으로 산지가 위치해 있고 서쪽으로는 1.4 km 거리에 있는 국도와 경안천 주변의 소규모 건물, 농경지가 분포되어 있는 지역으로써 인근 도심 지역으로부터의 오염물질의 이동 및 광화학 반응에 의한 2차 입자상 물질 생성, 교외지역의 배출 특성 등을 조사하기에 이상적이다(Ghim et al., 2017; Park et al., 2017). 외부 공기가 동일한 시료 유입구를 통과하여 각 장비에 같은 유량 (약 2.5 LPM)으로 유입되도록 비교 실험을 수행하였으며, 디누더의 포집은 약 12시간씩 총 5회 실행하였다. 각 실험당 디누더의 포집 시간에 맞춰 준-실시간 HNO₃ 측정 시스템에서 나온 데이터의 평균값을 비교한 결과, 준-실시간 HNO₃ 측정 시스템이 디누더보다 약 0.2% 낮게 측정되었고 결정계수 값 (R²)은 0.98로 높은 상관관계를 나타냈다 (그림 7b).

Fig. 7.

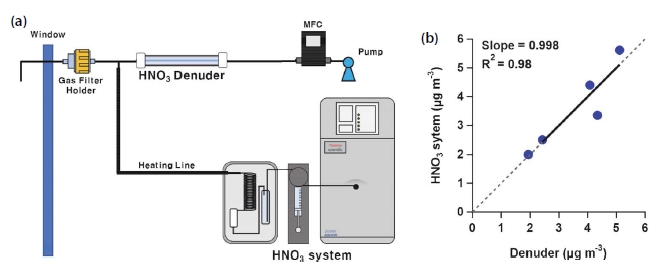

HNO3 measurement test in ambient air between denuder and semi-continuous HNO3 measurement system ((a) Schematic of test, (b) The result of comparison).

준-실시간 HNO₃ 측정 시스템에서 측정된 데이터의 시계열을 확인하였을 때 HNO₃의 농도값이 실시간으로 변화되었기 때문에, 디누더로 포집한 시료는 포집 시간 동안의 기상 상황 및 주위 환경이 반영된 HNO₃ 농도를 나타내기엔 한계가 있다 (그림 8a). 준-실시간 HNO₃ 측정 시스템을 통해 측정된 HNO₃ 데이터를 이용하여 일변화 패턴을 확인하였을 때, 낮 시간에 농도가 증가하고 밤 시간으로 갈수록 서서히 농도가 감소하는 경향이 나타났다. 이는 측정 장소 인근에 광역 버스 승차장과 4차선 도로가 존재하고 있어 이동오염원 배출의 영향이 큰 지역이며 낮 시간 동안 측정 장소 인근 이동오염원에서 배출되는 질소산화물의 광화학 반응으로 인한 HNO₃ 생성 현상이 활발하게 나타났지만, 밤 시간에 광화학 반응과 이동오염원의 배출이 감소하여 HNO₃ 생성 현상이 줄어들기 때문인 것으로 판단된다. 또한, 측정 장소가 일반 도심 지역보다 해발고도가 높고 산지가 위치해 있어 야간시간 산곡풍 현상으로 인해 대기오염물질이 이동한 것으로 사료된다. 이를 통해 농도가 실시간으로 변화되는 HNO₃를 디누더 방법보다 기상 상황 및 주변 환경을 고려하여 HNO₃를 측정할 수 있는 것을 확인하였다 (그림 8b).

Fig. 8.

Results of HNO3 measurement in ambient air ((a) Timeline, (b) Diurnal pattern).

4. 결 론

본 연구는 가스상 전구물질 HNO₃에 대한 실시간 측정 및 분석이 가능하도록 준-실시간 HNO₃ 측정 시스템 개발 및 검증을 하였다. 준-실시간 HNO₃ 측정 시스템은 필터와 열선이 장착된 유입구와 HNO₃를 초순수에 용해시켜 포집하는 부분, 포집된 수용액 상의 시료를 이송시키는 연동펌프 및 시린지펌프와, 시료를 분석하는 IC로 구성되어 있다. 준-실시간 HNO₃ 측정 시스템은 1) 외부 대기로부터 유입된 HNO₃를 초순수에 용해시킨 후 2) IC를 통해 NO₃^-을 분석하고 3) 공기 및 수용액 유량이 반영되어 HNO₃ 농도를 산출한다. 대기 중 H₂O₂와 NO₂가 시스템 내로 유입되었을 때 시료에서의 NO₃^- 추가 생성에 대한 영향을 평가하기 위하여 NO₂를 장비 내로 주입하여 이에 대한 HNO₃ 농도를 산출하여 분석하였다. H₂O₂가 첨가된 용액 및 NO₂ 가스를 주입하였을 때 장비 내부에서 NO₃^-가 측정되었으나 장비의 검출 한계값보다 낮기 때문에 H₂O₂ 및 NO₂가 장비 내로 유입되어 부정확한 HNO₃ 농도 산출을 야기하지 않았다. 준-실시간 HNO₃ 측정 시스템과 타 장비를 비교하기 위하여 실시간 측정 장비인 Vocus PTR-TOF와 장시간 시료를 포집하여 분석되는 디누더를 이용하였으며, 포집 시간을 제외한 실험조건은 동일하게 진행하였다. 준-실시간 HNO₃ 측정 시스템과 디누더 방법을 비교하였을 때, HNO₃ 측정 시스템이 디누더 방법보다 약 8.4% 낮게 측정되었고, 상관계수는 0.99 이상으로 높은 상관관계를 나타냈다. Vocus PTR-TOF과 비교하였을 때는 준-실시간 HNO₃ 측정 시스템이 약 4.7% 높게 측정되었으며 상관계수는 0.984로 나타나 타 장비와의 측정값이 유사함을 보였다. 디누더와 준-실시간 HNO₃ 측정 시스템을 활용한 대기 중 HNO₃ 측정 비교 결과, 디누더보다 약 0.2% 낮게 측정되고 상관계수는 0.98로 높은 상관관계를 나타냈다.

본 장비는 VOCUS PTR-ToF와 CIMS와 같은 실시간 HNO₃ 측정 장비에 비해 초기 비용이 낮아 장비의 보편화에 더 유리하다. 또한 HNO₃ 농도를 측정하는 데 있어, IC의 주기적인 교정과 바탕시료를 측정한 값을 활용하여 HNO₃ 농도를 최종적으로 산출하기 때문에 신뢰할 수 있는 실시간 농도를 파악할 수 있다. 따라서 본 장비의 확대 도입 시 배경지역 및 도심지역을 포함한 다양한 지역별 HNO₃ 농도 현황을 파악할 수 있고 측정된 HNO₃ 농도를 활용하여 HNO₃에 의한 질산염 생성 반응 및 기작에 대한 연구와 대기 중 HNO₃의 화학반응에 의해 생성되는 2차 미세먼지에 대한 연구가 더 활발하게 이루어질 것으로 판단된다. 또한 본 장비로부터 측정된 HNO₃와 질산염 생성 간의 상관관계 분석을 통해 지역별 질산염 최적 관리 방안을 제안함에 있어 기초 자료로 활용될 것으로 기대하고 있다.
